電器接線原理圖

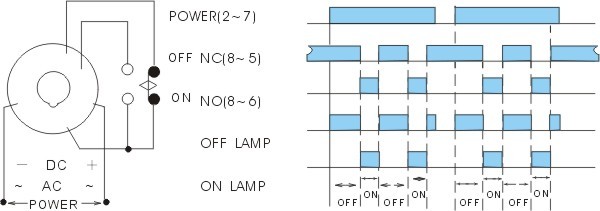

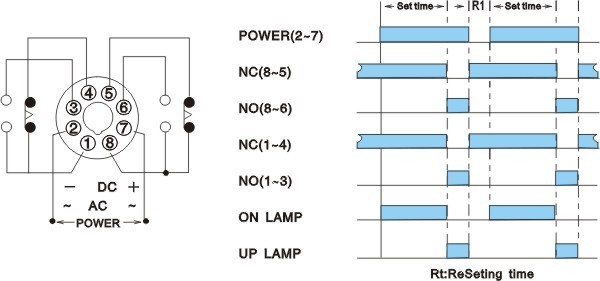

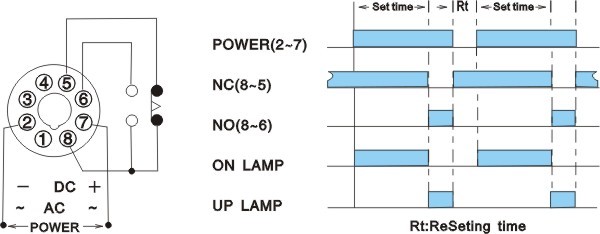

| AH3-1;AH5B-1 | AMY-4(2為2組);ST6P-4(2);H3Y4(2) | AH3-2;ST3PA;AH3-N□(A檔);JSZ0-A AH2-N□(A檔);AH5N□(A檔);AH5B-2;AH5R-2 |
 |
 |
 |

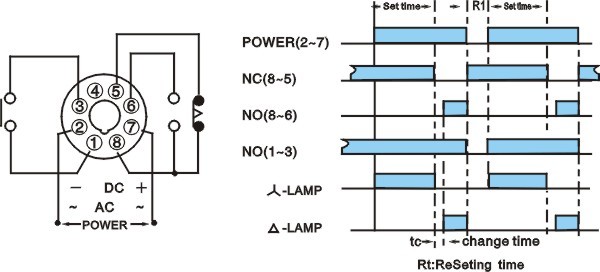

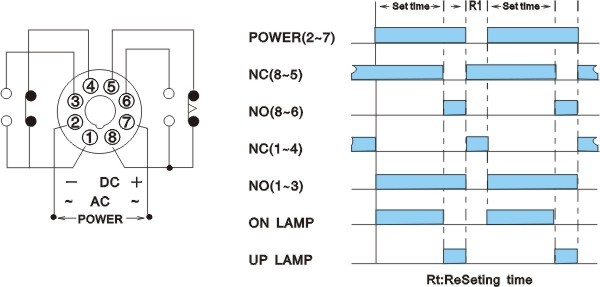

| TRD-N;ST3PY星三角啟動繼電器 | AH3-3;ST3PC;AH3-N□(B檔);JSZ0-C AH2-N□(B檔);AH5N□(B檔);AH5B-4;AH5R-4 |

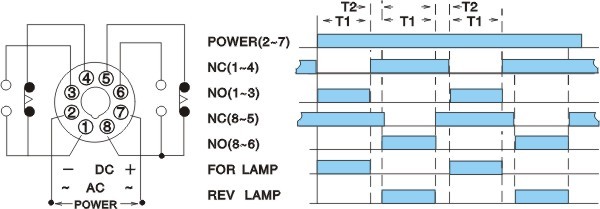

TWB-ND;JSS2-1A-R正反轉用繼電器 |
 |
 |
 |

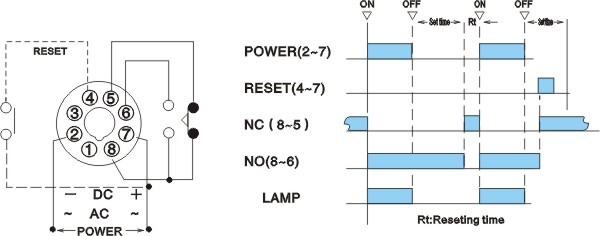

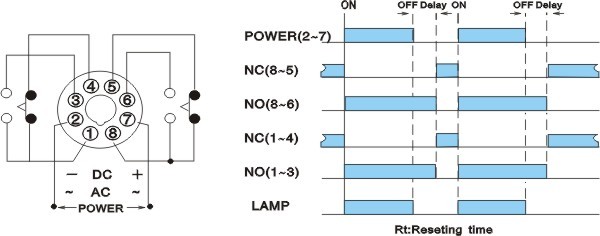

| ATDV-N□;ST3PR;ACT;JSS21-R雙調型限時繼電器 | ATF;AH5F;ST3PF斷電延時繼電器 | ATF-1;ST3PF-1斷電延時繼電器 |
 |
 |
 |

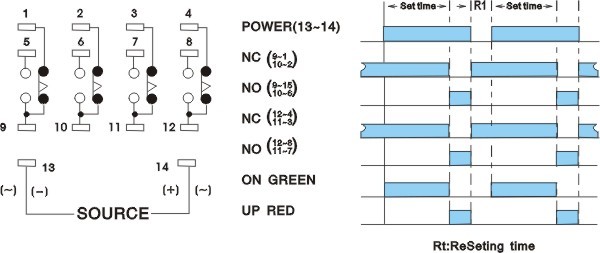

| ATF-2;ST3PF-2斷電延時繼電器 | JDM10-4(AH5K-□D);JDM12-4 | AH5R-G;JSS21-GR |
 |
 |
 |

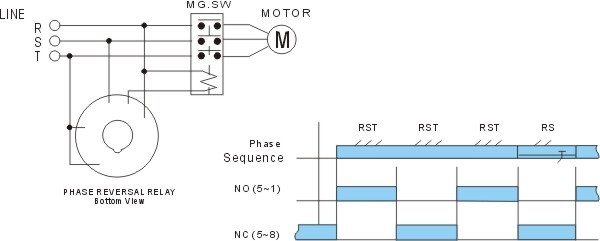

| APR-3欠逆相保護繼電器 | ||
 |
||
| (18F2ZC1) TP58X□ (PYF08A) | (18F3ZC1) TP511X□ (PYF11A) | (18F4ZC1) TP514X□ (PYF14A) |
 |
 |
 |
| (13F2ZC1) TP68X□ (PTF08A) | (13F3ZC1) TP611X□ (PTF11A) | (18F4ZC1) TP614X□ (PTF14A) |
 |
 |
 |
